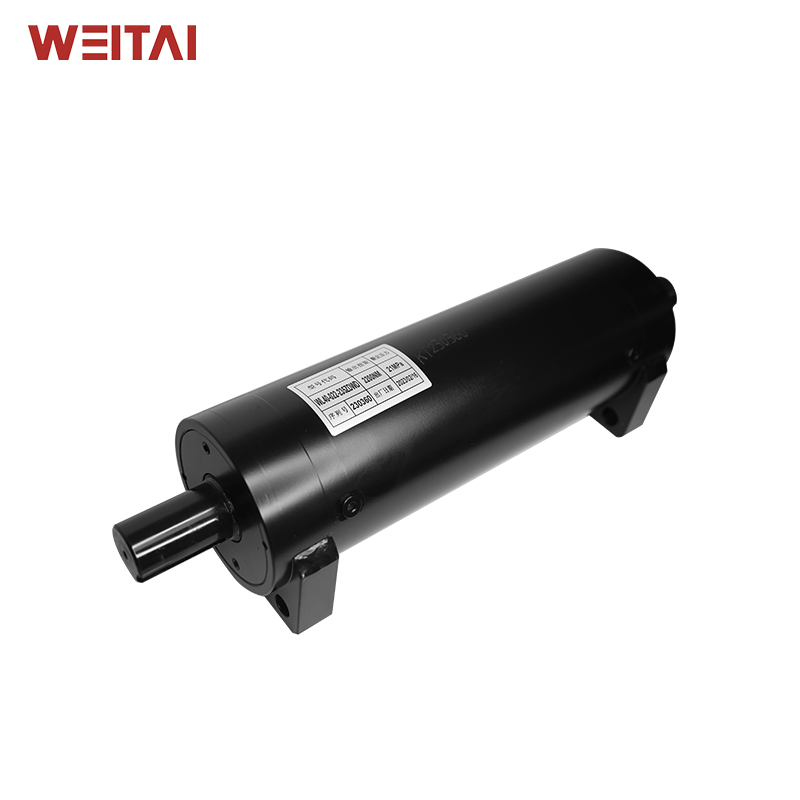

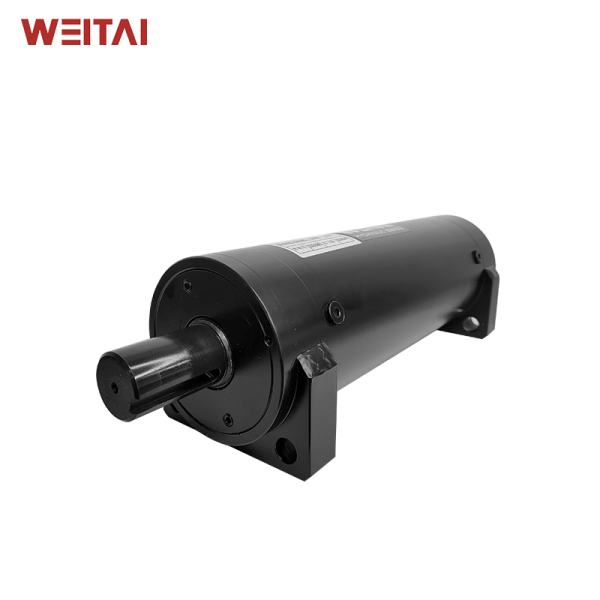

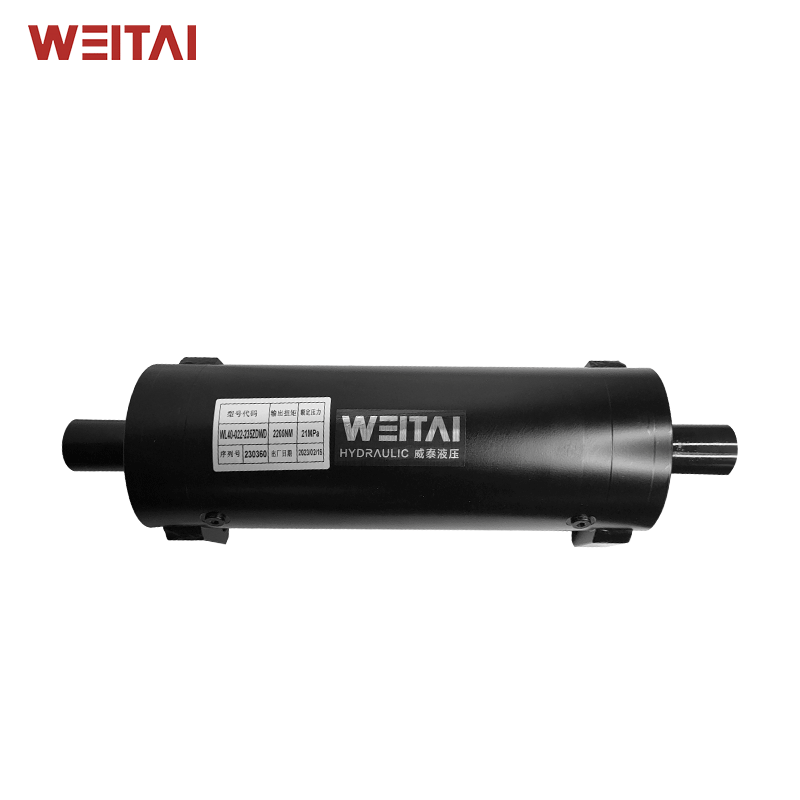

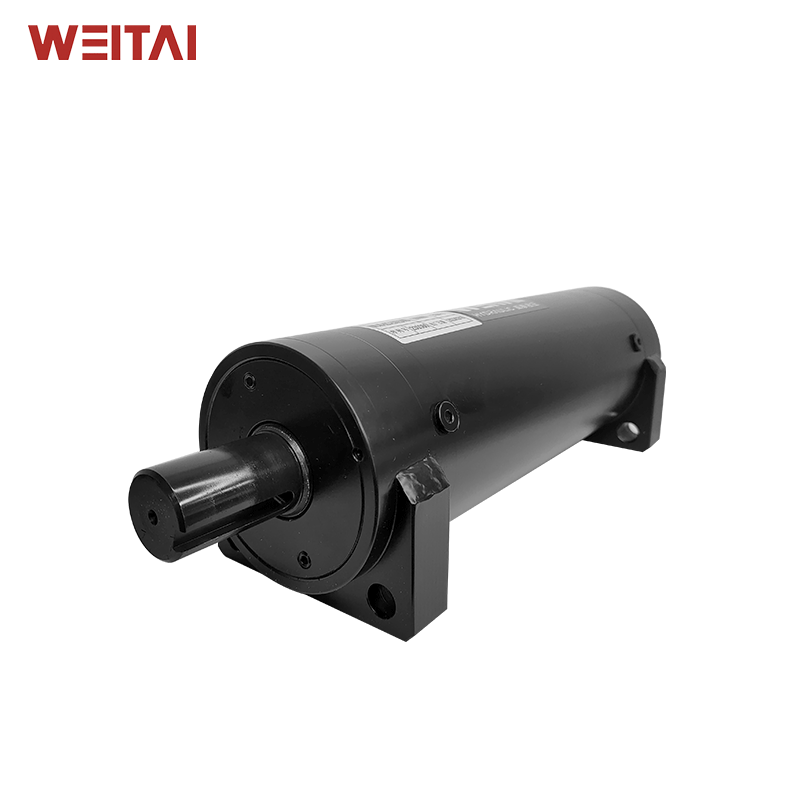

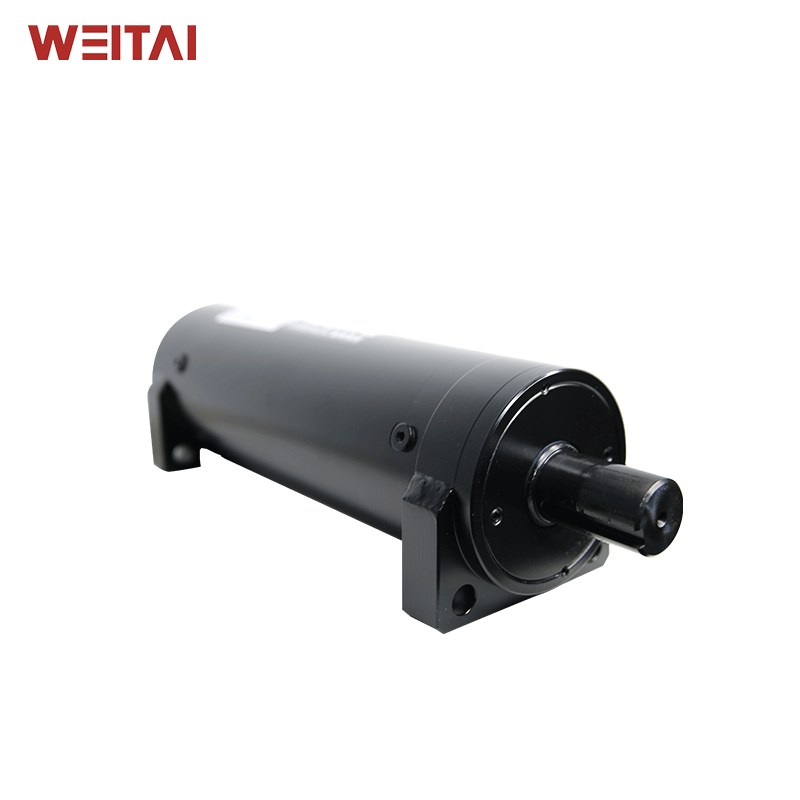

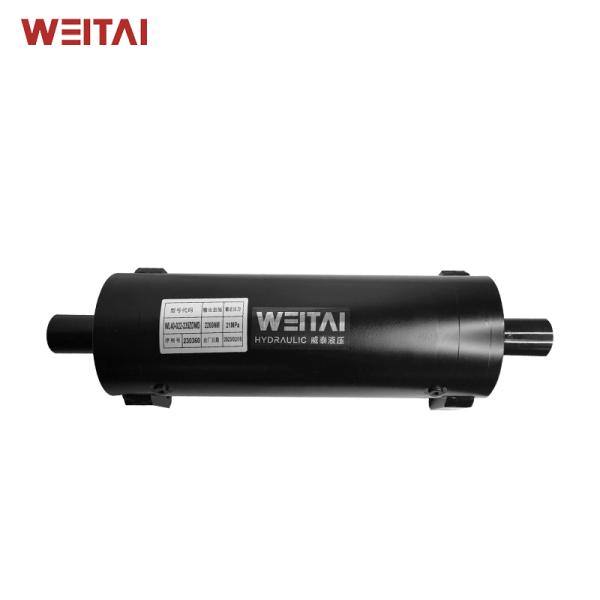

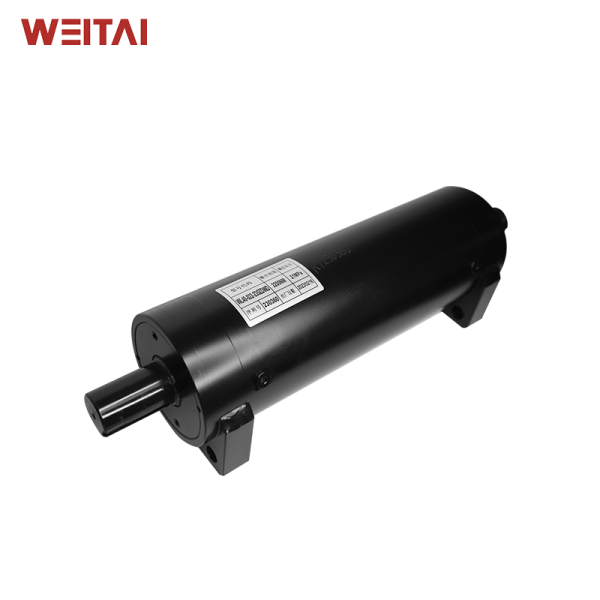

产品描述
高扭矩输出：WL40高扭矩旋转执行器结构紧凑，可提供高达6700N·m的驱动扭矩。
精细调节：WL40旋转执行器的液压系统通过调节流体流量和压力，可以精确控制位置、速度和扭矩。
故障安全选项：WL40液压执行器可以设计故障安全机制，在系统发生故障时默认进入安全位置。
过载保护：压力释放阀和其他安全装置可用于保护系统免受过载和潜在损坏。
快速运动：它可以实现高速和快速加速，这对于需要快速响应时间的动态应用非常有用。
低磨损：基于流体的操作最大限度地减少了金属与金属的接触，减少了运动部件的磨损。
易于维护：WL40液压旋转执行器设计用于轻松访问和更换组件，简化了维护程序。
产品参数
| 型号 | WL40-028 | WL40-050 | WL40-067 |
| 驱动扭矩 (N·m@21Mpa) | 2800 | 5000 | 6700 |
| 保持扭矩 (N·m@21Mpa) | 6100 | 10600 | 14300 |
| 标准旋转 | 220° | 220° | 200° |
| 最大跨距力矩容量 (N·m) | 4200 | 7600 | 10100 |
| 径向容量 (Kg) | 2040 | 3130 | 3900 |
| 轴向容量 (Kg) | 2040 | 3130 | 3900 |
| 排量 180° (cc) | 775 | 1360 | 1650 |
| 重量 (Kg) | 33.6 | 58 | 75 |
安装尺寸
| 型号 | WL40-028 | WL40-050 | WL40-067 |
| D1：壳体直径 (mm) | 140 | 165 | 178 |
| D2：可选花键适配器直径 (mm) | 80 | 89.9 | 98.3 |
| F1：轴花键 (mm) | 详情见图纸 | ||
| F2：轴花键安装孔 (mm) | M12x1.75 | M12x1.75 | M12x1.75 |
| F3：脚部安装孔 (mm) | M16x2 | M20x2.5 | M22x2.5 |
| H1：不带平衡阀的高度 (mm) | 150 | 176 | 203 |
| H2：到中心线的高度 (mm) | 73.2 | 83.9 | 102 |
| H3：总高度 (mm) | 173 | 196 | 220 |
| L1：带可选适配器的总长度 (mm) | 431 | 561 | 608 |
| L2：不带可选适配器的总长度 (mm) | 417 | 546 | 579 |
| L3：不旋转的总长度 (mm) | 335 | 422 | 445 |
| L4：脚部安装长度 (mm) | 265 | 320 | 320 |
| L5：安装孔到轴端 (mm) | 75.1 | 113 | 130 |
| L6：轴延伸 (mm) | 40.9 | 61.9 | 67.6 |
| L7：花键长度 (mm) | 20.6 | 40 | 49 |
| L8：可选适配器的长度 (mm) | 32.5 | 52.6 | 60.5 |
| W1：安装宽度 (mm) | 104 | 140 | 150 |
| W2：总宽度 (mm) | 133 | 170 | 203 |
| P1、P2：端口 | IS0-1179-1/BSPP ‘G’系列，尺寸 1/8-1/4。详情请参阅图纸。 | ||
| V1、V2：端口 | IS0-11926/SAE 系列，尺寸 7/16。详情请参阅图纸。 | ||
